Controllo ottico combinato con scanner a raggi X
Una combinazione di scanner a raggi X e sistema di controllo ottico, oltre a effettuare il rilevamento di corpi estranei può analizzare altri parametri prodotto riferiti ad esempio a etichette, informazioni lotto stampate e dati relativi alla durata.

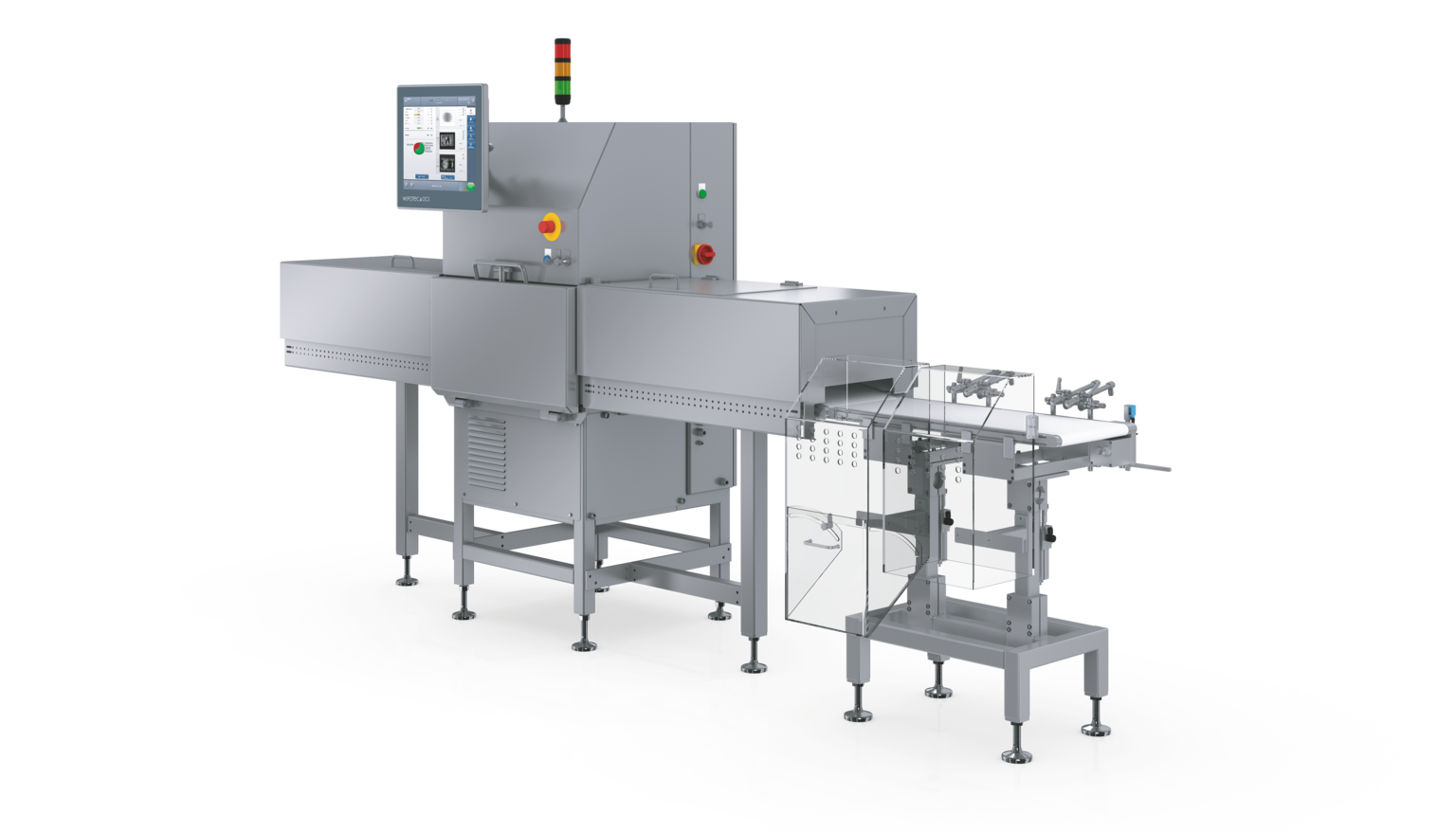

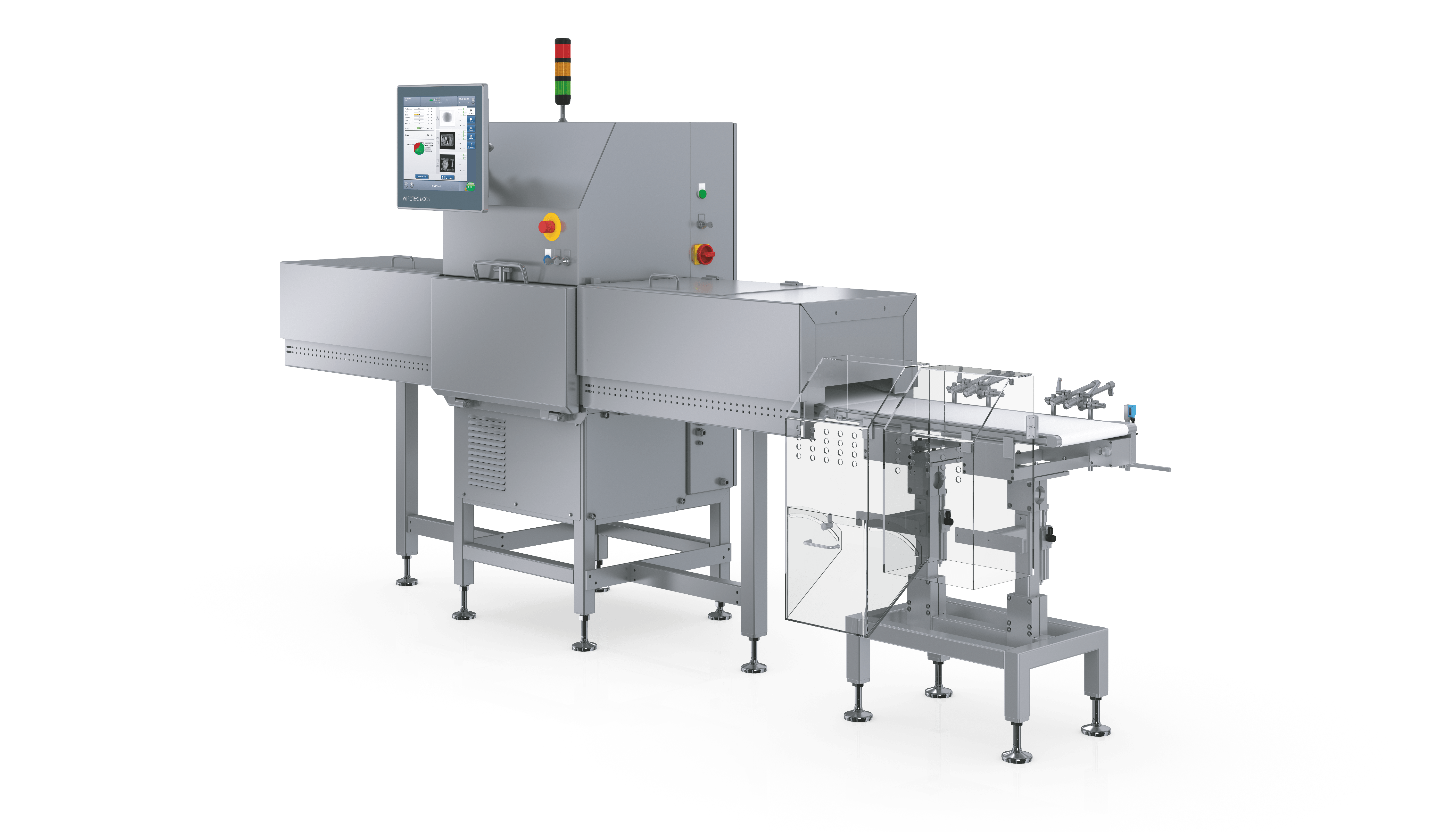

Due sistemi di controllo che diventano un unico dispositivo, riducendo a metà l'ingombro rispetto a due apparecchi singoli. L'SC-V di Wipotec offre le più complete possibilità d'ispezione per massima sicurezza prodotto e qualità.
Ispezione a raggi X e sistemi di controllo ottico
Con l'SC-V, Wipotec offre una soluzione costituita da ispezione a raggi X e controllo ottico che può essere usata per molto più che solo il rilevamento di corpi estranei. Il sistema compatto può essere impiegato per una serie di attività d'ispezione aggiuntive, che perseguono tutte insieme l'obiettivo di garantire una assicurazione qualità più completa possibile - su una superficie di utilità ridottissima.
Il controllo ottico si effettua dal basso verso l'alto (bottom-up) e dall'alto verso il basso (top-down). Uno spostamento in altezza della tratta di trasporto consente un funzionamento senza tende, in quanto grazie a questa struttura le aperture per il trasporto sono sempre sicure contro la radiazione. Il sistema SC-V è pertanto particolarmente adatto per prodotti leggeri e piani come salsicce in confezioni termoformate, mini torte, biscotti o brownie.
Un sistema di ispezione – molteplici attività die ispezione in un passaggio
Sistemi di controllo ottico in aggiunta a scanner a raggi X ad alta prestazione: Oltre a effettuare il rilevamento a raggi X, tra altro controllano l'esattezza delle informazioni stampate sui prodotti (dati del lotto, valori nutrizionali, durata, codici a barre e altro), assicurano una stampa perfetta e controllano il corretto posizionamento e la leggibilità di tutti i contrassegni ed etichette (OCR e OCV).
SC-V di Wipotec: La combinazione di scanner a raggi X ad alta prestazione con sistemi di controllo ottico comprende in un passaggio diversi parametri prodotto.
Esempi di svariate attività d'ispezione:
- Rilevamento di corpi estranei
- Controllo della leggibilità e controllo della posizione di tutti i contrassegni ed etichette
- Rilevamento della posizione o deformazione di etichette
- Rilevamento di prodotti rotti
- Controllo delle dimensioni della confezione esterna e del prodotto
- Controllo dell'integrità del sigillo
- Lettura di codici a barre o testi
- Verifica della pellicola di copertura
- Controllo di completezza
- Controllo clip
- Determinazione della massa
- Controllo del riempimento
Rilevamento di inclusioni prodotto con sistemi di controllo ottico
In questo esempio di applicazione l'SC-V rileva inclusioni di prodotto nel sigillo con pellicole trasparenti.
A sinistra: Mini torte alle mandorle - sigillate singolarmente, a luce ambiente
A destra: Immagine di controllo ottico della mini torta alle mandorle, sono visibili inclusioni di prodotto nella sigillatura di destra.
Hygiene requirements and high-speed inspection technology
L'SC-V può essere operata ad alte velocità nonostante tenga conto dei rigorosi requisiti d'igiene del settore alimentare ed effettui il rilevamento di svariati parametri prodotto. Nell'applicazione attuale con le mini torte alle mandorle, la combinazione di controllo ottico e ispezione a raggi X viene usata a una velocità di ca. 50 m/min. e una portata fino a 280 pz./min.
Espulsori a getto d'aria ad alta velocità rendono possibile una espulsione affidabile. L'uso avviene tramite un ampio monitor a colori nel quale vengono visualizzate le immagini di ispezione attuali.
