Optische inspectie in combinatie met röntgenscanners
Een combinatie van röntgenscanner en optisch inspectiesysteem kan in aanvulling op de detectie van vreemde voorwerpen dienen om verdere productparameters te onderzoeken, zoals etiketten, opgedrukte charge-informatie en houdbaarheidsdata.
Uit twee inspectiesystemen ontstaat één apparaat – de benodigde ruimte wordt gehalveerd t.o.v. twee afzonderlijke apparaten. De SC-V van Wipotec biedt zeer uitgebreide inspectiemogelijkheden voor maximale productveiligheid en kwaliteit.
Röntgeninspectie en optische inspectisystemen
Met de SC-V biedt Wipotec een oplossing bestaande uit röntgeninspectie en optische inspectie, die voor veel meer dan alleen de detectie van vreemde voorwerpen kan worden gebruikt. Het compacte systeem kan voor een reeks aanvullende inspectietaken worden gebruikt, die allemaal als doel hebben een zo omvangrijk mogelijke kwaliteitsborging van levensmiddelen te garanderen – bij een minimaal ruimtebeslag.
De optische inspectie vindt van onderaf (bottom-up) en van bovenaf (top-down) plaats. Een hoogteverschil in het transporttraject maakt een werking zonder gordijnen mogelijk, aangezien de transportopeningen door deze opbouw altijd stralingsveilig zijn. Het SC-V-systeem is daarom bijzonder geschikt voor lichtgewicht- en platte producten, zoals worst verpakt in thermoforming, cakejes, koekjes of brownies.
Een inspectiesysteem – talrijke inspectietaken in een keer uitvoeren
Optische inspectiesystemen in aanvulling op high-performance röntgenscanners: naast de röntgendetectie controleren ze onder andere de op producten gedrukte informatie (chargegegevens, voedingswaarden, houdbaarheid, barcodes etc.) op juistheid, ze waarborgen een foutloze opdruk en controleren de correcte positionering en leesbaarheid van alles labels en etiketten (OCR en OCV).

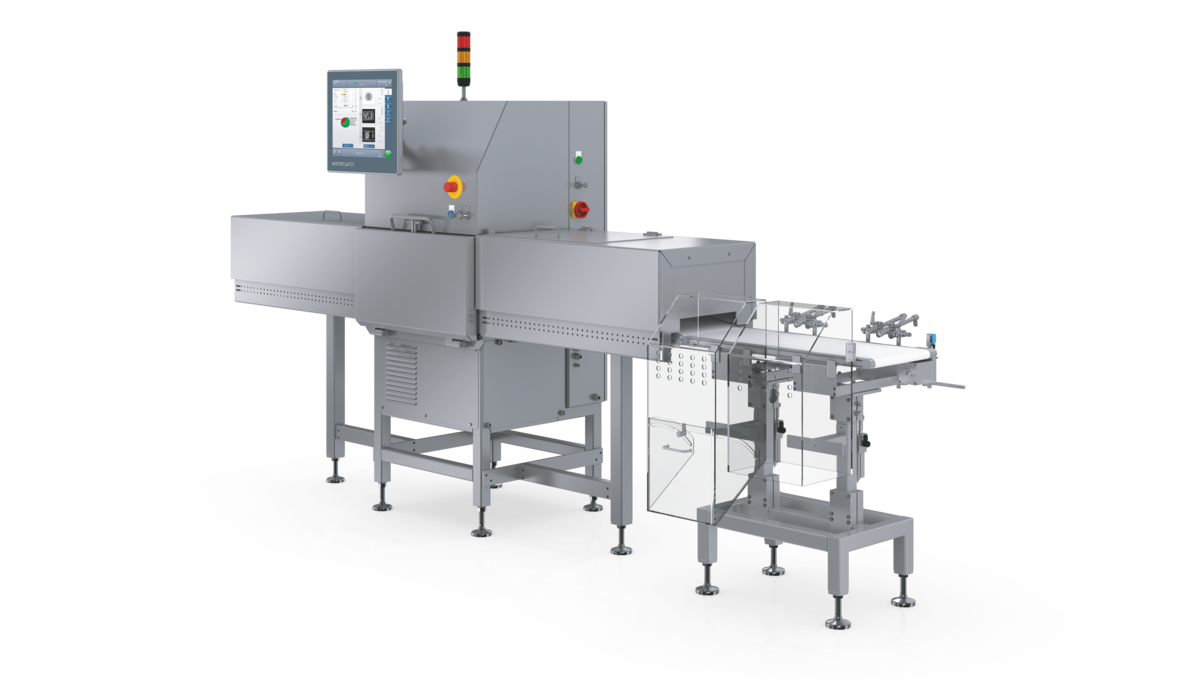

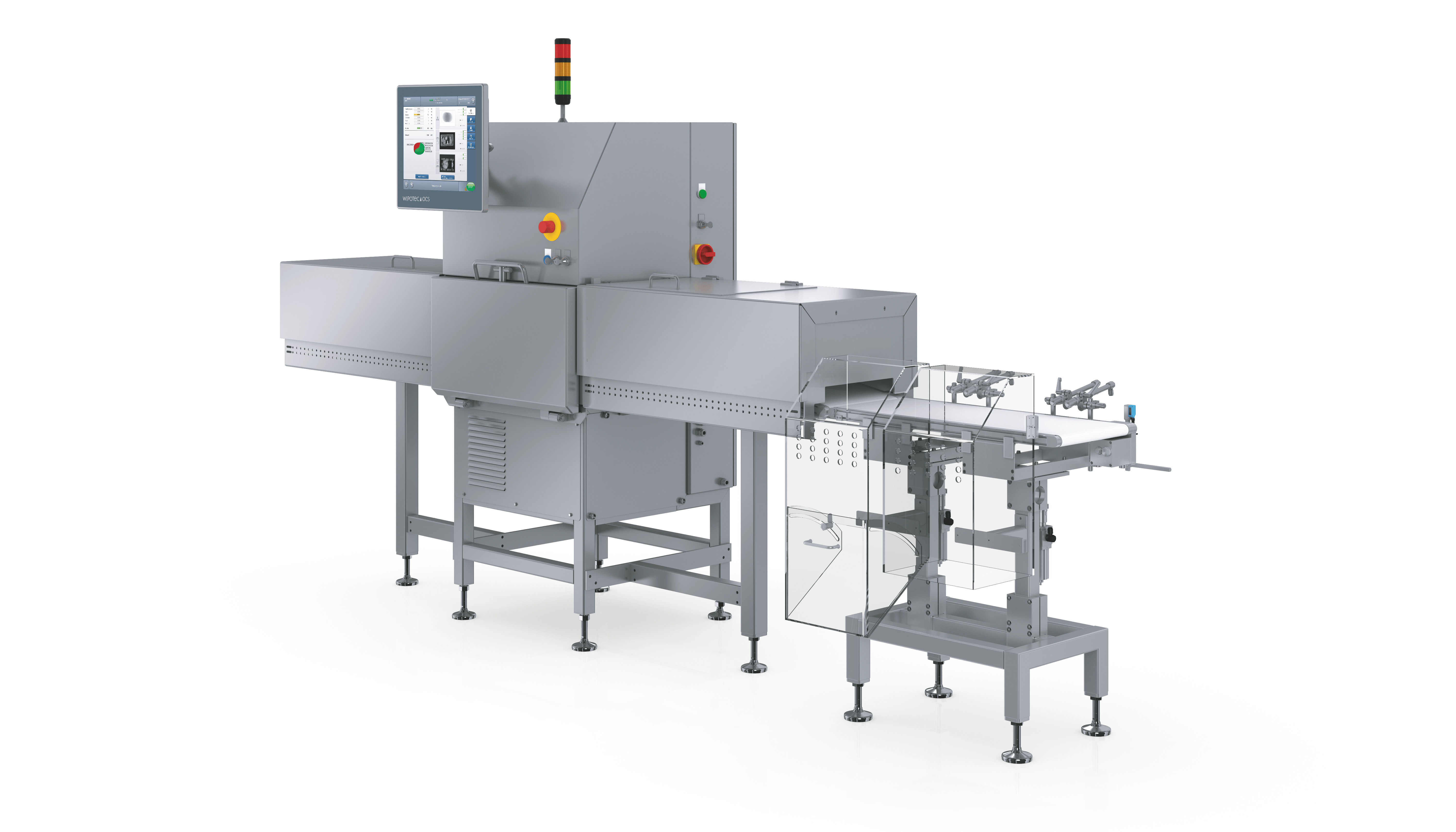

SC-V van Wipotec: De combinatie van high-performance röntgenscanner met optische inspectiesystemen registreert in één keer verschillende productparameters.
Voorbeelden van de diverse inspectietaken:
- Detectie van vreemde voorwerpen
- Leesbaarheids- en positiecontrole van alle labels en etiketten
- Herkennen van de positie of verdraaiing van etiketten
- Herkenning van gebroken producten
- Controle van de buitenverpakkings- en productafmetingen
- Controle op gaafheid van de sealing
- Lezen van barcodes of teksten
- Afdekfolie-verificatie
- Volledigheidscontrole
- Clipcontrole
- Bepaling van de massa
- Vulniveau controle
Productresten herkennen met optische inspectiesystemen
In dit toepassingsvoorbeeld herkent de SC-V productresten in de verzegeling met transparante folie.
Links: Amandelcakeje, afzonderlijk geseald, in omgevingslicht
Rechts: Optisch inspectiebeeld van het amandelcakeje, productresten in de rechter verzegeling zijn zichtbaar.
Hygiene requirements and high-speed inspection technology
Ondanks de inachtneming van de strenge eisen aan de hygiëne in de levensmiddelenindustrie en de registratie van veel verschillende productparameters kan de SC-V met hoge snelheden werken. In de actuele toepassing met de amandelcakejes wordt de combinatie van optische inspectie en röntgeninspectie met een snelheid van ca. 50 m/min en een capaciteit van tot wel 280 stuks/min gebruikt.
Highspeed-blaasmonden maken een betrouwbare afvoer mogelijk. De bediening vindt plaats via een grote kleurenmonitor, waarop de actuele inspectiebeelden worden weergegeven.
