Sécurité des produits grâce à des
solutions d'inspection aux rayons X et optiques
Les campagnes de rappel ou les demandes de recours sont extrêmement coûteuses et nuisent à l'image de marque des fabricants. Pour éviter cela, nous avons développé une large gamme de scanners à rayons X qui, complété par des logiciels intelligents et une inspection optique optionnelle, couvre une exceptionnelle largeur et profondeur d'applications.
Notre série X-ray offre les avantages suivants :
- Sa modularité permet le développement et l'intégration rapide et flexible de solutions
- Une large gamme standard, depuis le scanner d'entrée de gamme jusqu'aux appareils combinés haute performance
- Technologie de haute résolution HD-TDI caméra-détecteur dans un design compact
- Réponse optimale à l'application via des caractéristiques logicielles intelligentes
- Conformité avec des standards tels que HACCP, BRC ou IFS, entre autres
Scanner à rayons X fin de ligne pour la détection professionelle des corps étrangers
Le scanner à rayons X SC-E est idéal pour entrer dans l'univers de l'inspection par rayons X ultra moderne et découvrir l'éventail de produits haut de gamme correspondant proposé par Wipotec. Conçu et fabriqué pour répondre aux plus hautes exigences en matière de détection de corps étrangers, l'ajout d'un progiciel complet disponible en option peut le transformer en un outil polyvalent qui peut aussi bien compter qu'effectuer des contrôles de manquants ou du niveau de remplissage.
Assurance qualité: Vous cherchez une solution plug-and-play rapide ?
SC-E Fast Track – Inspection par rayons X professionnelle en 4 semaines*
Wipotec propose des systèmes SC-E Fast Track préconfigurés qui vous permettent une inspection fiable de vos produits - le tout avec un rapport qualité-prix optimal.

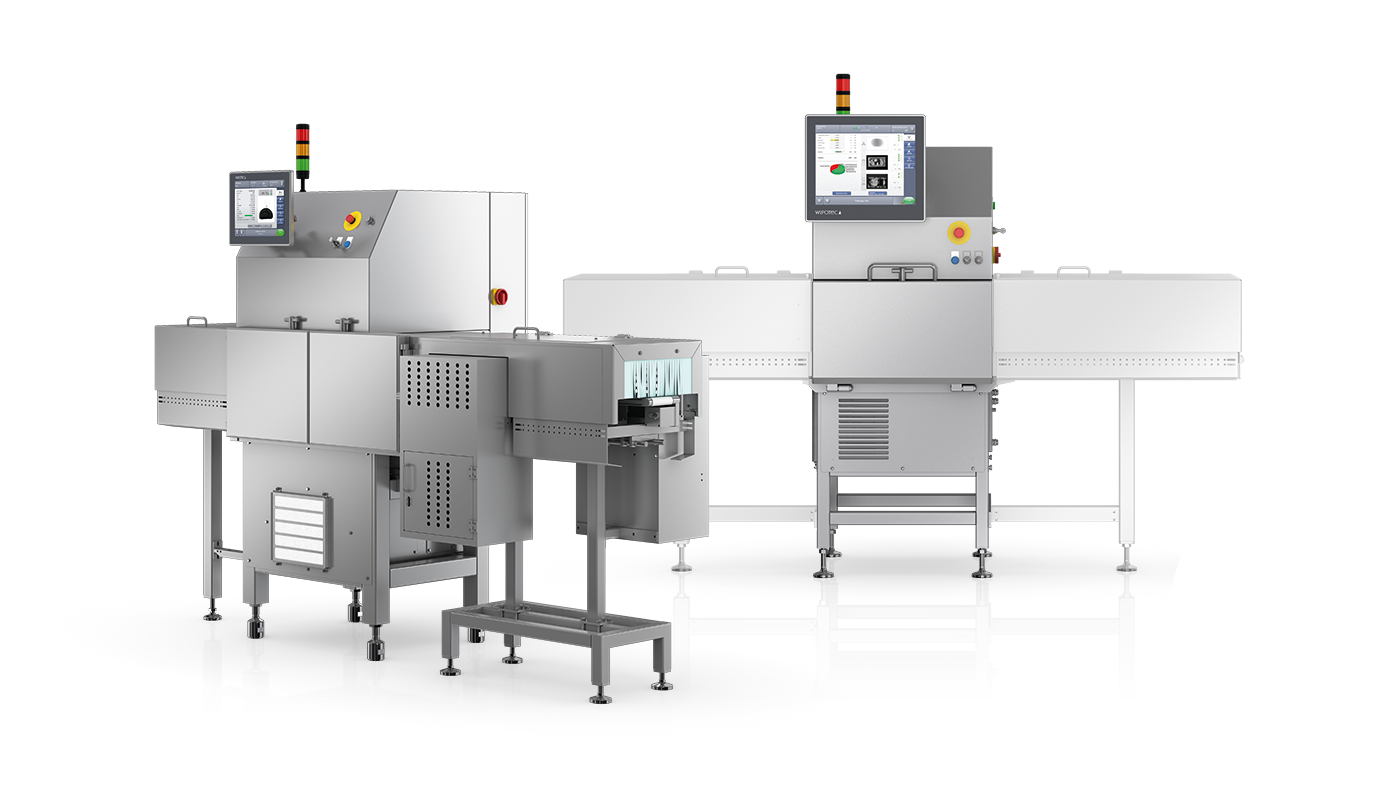

C’est encore mieux à plusieurs : rayons X & pesage ou rayons X & inspection optique
Dans les endroits exigus l'assurance qualité doit être aussi efficace et précise que dans de grands locaux. L'innovation : une combinaison de deux ou trois solutions. Dans tous les cas, la base est composée d'une inspection par rayons X, complétée au choix par une trieuse pondérale (SC-W), par un système d'inspection optique (SC-V) ou par une trieuse pondérale et un système d'inspection optique (SC-W-V) – selon les besoins de vos processus.
Au global, vous profitez de la variante extrêmement économe en place de deux techniques d'inspection qui se complètent parfaitement. Vous vous en rendrez compte au plus tard lorsque vous utiliserez l'inspection par rayons X et la trieuse pondérale à l'aide d'une interface utilisateur commune.
Avec une cadence maximale de 300 emballages par minute, vous pourrez toujours être sûrs d'avoir fait le bon choix avec la variante multipistes. Outre la détection des corps étrangers, cette combinaison vous fournira les meilleurs résultats d'un contrôle pondéral ultra-précis tout en éjectant les unités hors tolérance de poids.
Si en plus d'une détection des corps étrangers votre produit nécessite un contrôle optique par le haut et/ou par le bas, une combinaison de scanner à rayons X et de système d'inspection optique s'offre à vous.

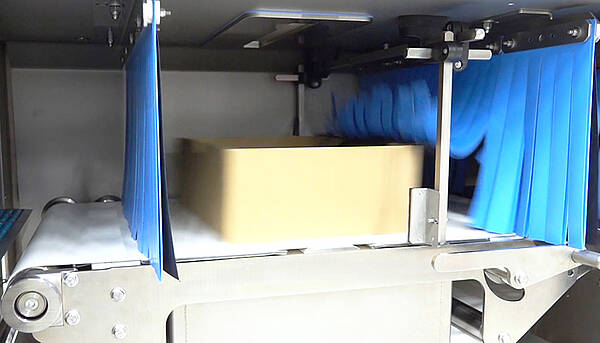

Dans ce cas, vous bénéficiez d'une plus-value grâce au contrôle des informations imprimées sur les produits. Mais pas seulement : Le positionnement et la lisibilité des étiquettes peuvent aussi être contrôlés avec précision. Un autre avantage est la possibilité d'utilisation sans rideaux. Elle fait de la combinaison de scanner à rayons X et d'inspection optique la solution parfaite pour les produits légers tels que les mini-gâteaux, les gâteaux secs ou les brownies.
Détails du produit des systèmes d'inspection:
SC-W : Trieuse pondérale et système d'inspection par rayons X
SC-V : Inspection par rayons X et contrôle optique
SC-W-V : Inspection par rayons X, tri pondéral et contrôle optique
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/5/b/csm_x-ray-inspection-system-sc-e-4000-thumb_fe12452d78.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/c/c/csm_SC-2000_thumb_ae07902341.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/3/b/csm_x-ray-inspection-system-sc-30-thumb-2_1dd5b428f9.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/d/0/csm_x-ray-inspection-system-bulk-sc-b-30-thumb2_e81345df04.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/d/8/csm_x-ray-inspection-system-sc-s-thumb_c558581162.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/5/1/csm_x-ray-inspection-system-dualview-sc-s-5020-thumb_f081cbc4ee.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/a/3/csm_x-ray-scale-vision-inspection-sc-w-v-thumb_c8937cf2cb.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/a/9/csm_x-ray-inspection-system-checkweigher-sc-w-thumb_4666bef29d.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/0/c/csm_x-ray-inspection-system-sc-wd-thumb_620e7124ff.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/6/b/csm_x-ray-inspection-system-sc-wd-b-thumb_997d7b4e3e.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/6/8/csm_x-ray-inspection-vision-inspection-system-sc-v-thumb_8a839def52.webp "[Bitte in \"Français\" übersetzen:]")
![[Bitte in "Français" übersetzen:]](/fileadmin/_processed_/6/b/csm_x-ray-inspection-system-sc-i-thumb_ad353ceaa5.webp "[Bitte in \"Français\" übersetzen:]")
Des concepts modulaires à la base de solutions à rayons X ultra-personnalisées
Afin de pouvoir garantir l'inspection par rayons X la plus précise possible dans votre production, nous avons conçu notre technologie de manière à ce qu'elle crée elle-même les distances entre produits nécessaires à l'inspection. Ainsi, les produits détectés comme défectueux pendant l'inspection peuvent être éliminés du flux des produits à l'aide de mécanismes d'éjection, disponibles en option. Votre avantage : une détection sûre des produits contaminés et leur élimination immédiate du lot.
Pour pouvoir vous offrir exactement ce dont vous avez besoin pour votre processus et votre produit spécifiques, nos gammes comportent une large gamme de monoblocs refroidies par air ou de tubes en céramique et en métal avec fenêtre en béryllium refroidis par eau. Des détecteurs à barrettes de diodes et des détecteurs de la caméra dotés de la technologie HD-TDI sont utilisés. Vous profitez d'une détection efficace de corps étrangers très variés, tels que des pièces conductrices ou magnétiques, mais aussi du verre, des cailloux ou du plastique.
Avec un réglage optimal, on atteint un taux d'éjections erronées tendant vers zéro – même avec un grand nombre de produits et des vitesses élevées. Le fait que nos appareils d'inspection par rayons X détectent même les plus petites contaminations dans le produit est un autre argument de poids pour notre technologie.
Principes de la technique des rayons X de Wipotec
Des images rayons X de haute qualité sont indispensables pour assurer une parfaite détection des corps étrangers. Cela commence par le choix de la source de rayons X optimale associée à un excellent détecteur et à des ordinateurs de traitement d'image ultra performants intégrant le logiciel de traitement d'image.

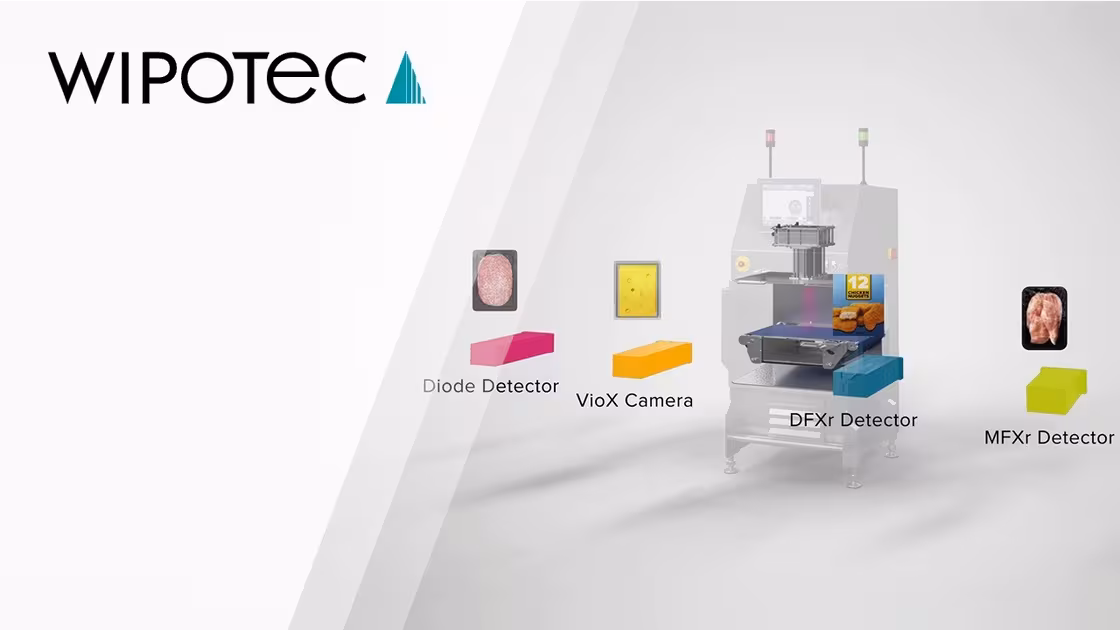

Le système modulaire de la technologie des rayons X de Wipotec comprend non seulement des monoblocs refroidis par air mais aussi des tubes en céramique et en métal refroidis par eau avec fenêtre en béryllium. Des détecteurs à barrettes de diodes et des détecteurs de la caméra dotés de la technologie HD-TDI sont utilisés.
Le générateur haute tension réglable en continu alimente le tube à rayons X. Ce dernier envoie à la caméra hautes performances un faisceau de rayons X concentré traversant un collimateur. Le produit à inspecter se trouvant sur le convoyeur à courroie intégré est transporté entre le tube à rayons X et la caméra hautes performances puis passé aux rayons X.
Les images rayons X de haute résolution générées correspondent au profil de densité spécifique du produit inspecté. Les corps étrangers sont détectés en raison de leur densité spécifique plus élevée. Les images rayons X s'affichent en temps réel sur l'écran tactile de 15 pouces et sont analysées simultanément par le logiciel de traitement d'image développé par Wipotec afin de déceler d'éventuelles anomalies telles que la présence de corps étrangers, la déformation du produit, les erreurs de remplissage ainsi que les produits incomplets ou cassés.
Les produits défectueux sont rejetés du flux des produits à l'aide de nombreux systèmes d'éjection disponibles en option. Le système de contre-vérification des rejets (optionnel) surveille ce processus en toute fiabilité. Pour assurer une traçabilité complète, les images des produits rejetés sont archivées dans la mémoire de fichiers image avec indication de la date et de l'heure.
La nouvelle technique de caméra VioX de Wipotec
Vidéo sur le scanner à rayons X SC-4000 avec caméra TDI VioX intégrée, présenté par Joachim Ott, Business Development Manager Product Inspection.
Scanner à rayons X SC-4000 en vidéo : Joachim Ott, Business Development Manager Product Inspection, explique la caméra TDI VioX du scanner à rayons X SC-4000 de Wipotec. Avec une résolution de la caméra de 0,1 millimètre, même le plus petit corps étranger peut être détecté. Pour exprimer la confiance du fabricant dans la fiabilité et la longévité des systèmes de caméras utilisés, Wipotec offre une garantie de 7 ans sur la caméra TDI VioX, sachant que cette garantie n'est liée à aucun contrat de maintenance. Les caméras TDI VioX des systèmes d'inspection par rayons X de WIPOTEC-OCS ne s'usent pas et réduisent ainsi manifestement le coût total de possession (TCO) des lignes de production.
